圧縮コイルばねの計算



本ページでは、圧縮コイルばねの計算部分と計算式をご紹介します。

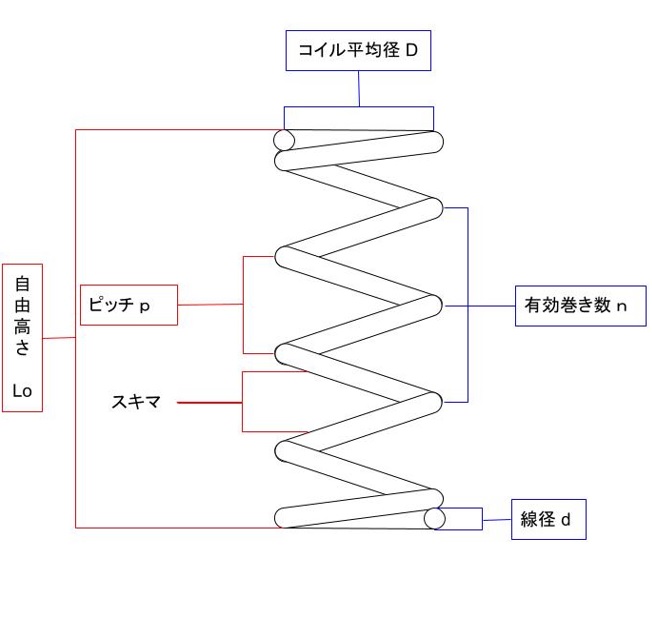

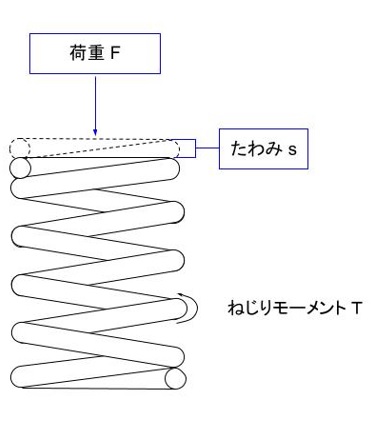

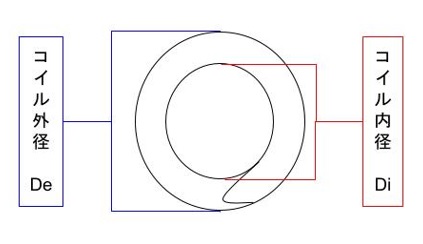

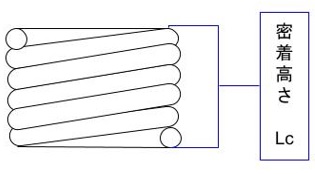

圧縮コイルばねの部分名称と記号

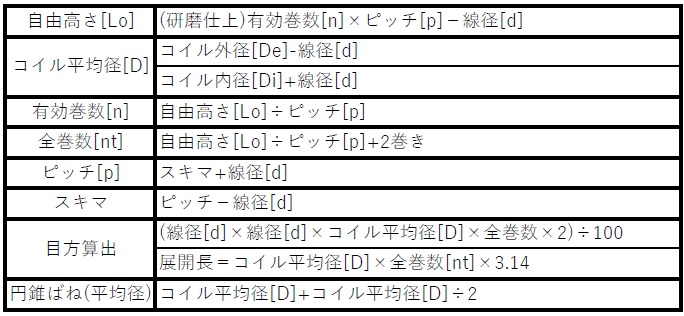

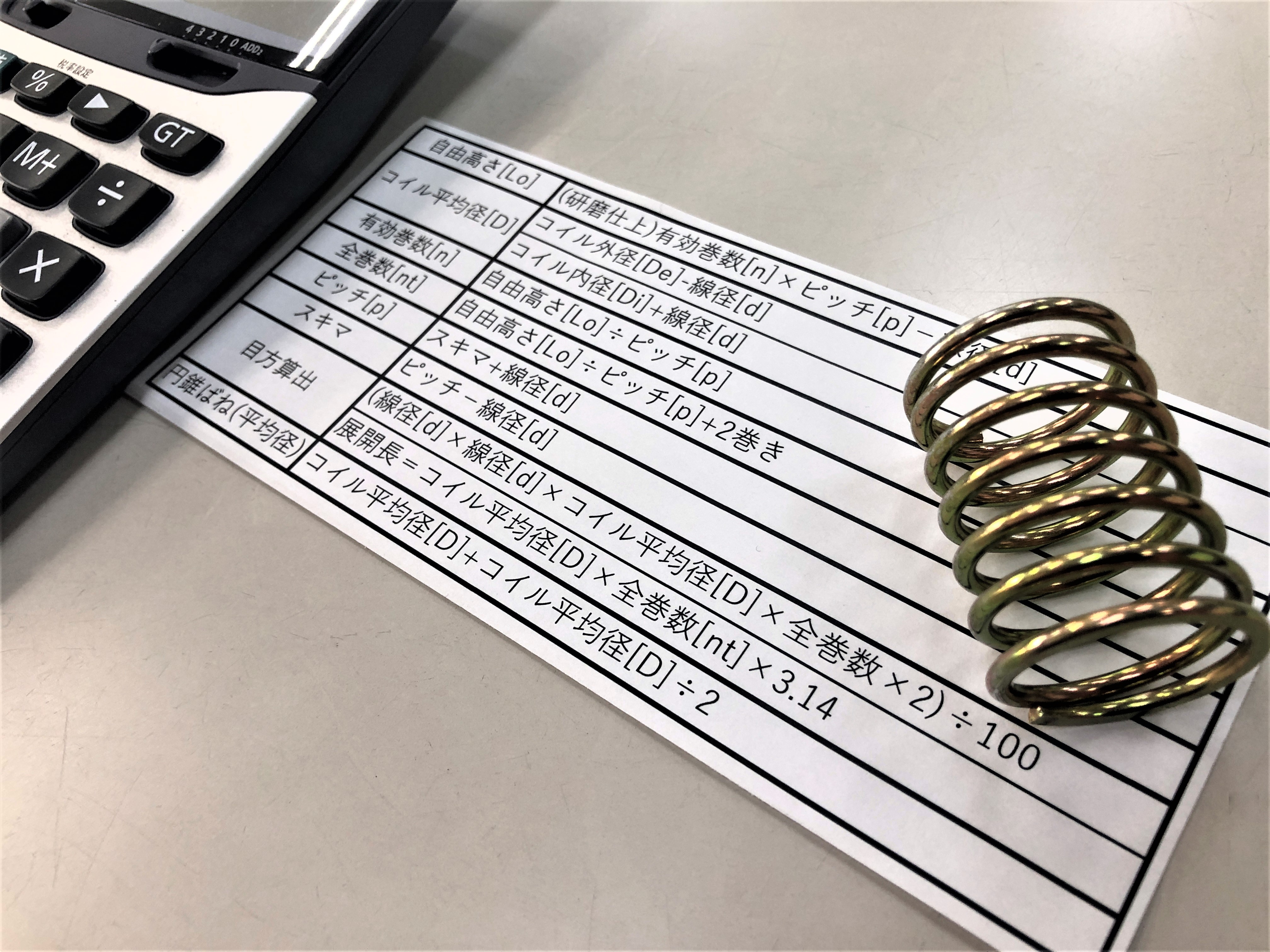

圧縮コイルばねの設計時に用いる計算式(基礎)




圧縮コイルばねの設計時に用いる計算式(抜粋)

1.ばね定数[N/mm]

ばね定数 計算式.jpg

2.ばね指数

ばね指数 計算式.jpg

3.たわみ[mm]

たわみ 計算式.jpg

4.せん断修正応力[N/mm2]

せん断修正応力 計算式.jpg

5.せん断未修整応力[N/mm2]

せん断未修正応力 計算式.jpg

6.線径[mm]



7.有効巻数または引きばねまき数



8.ばねに蓄えられるエネルギー[J]




弾性係数の数値はこちらをご覧ください⇩
>ばね材料の弾性係数


 引張ばねの計算式  ねじりコイルばねの計算式

 >引張ばねの計算式 >ねじりコイルばねの計算式
