U金具 線加工 鉄Φ3.0




U金具 線加工 鉄Φ3.0①.JPG

U字型金具の線加工を製造しています。





>YouTube U型金具線加工 製造動画







材質は鉄、線径3.0mmの製造例です。

 NCフォーミングマシン(RX-40B 板屋製作所)で製造しています。24時間無人化運転が可能です。



商品の企画から、試作、量産まで、専属の営業担当者がお客さまの「ものづくり」をサポート致します。



お気軽にご相談ください。





>お問い合わせはこちらから



>ばねの試作 1個でも・・・



>ばね設計手順 7つのポイント



>ばね設計 材料選択5つのポイント



>線細工ばね(フォーミング)の製造動画いろいろ



>ばねの製造設備



>店頭でのご相談









U金具 線加工 鉄Φ3.0 の製造工程

NCスプリングフォーミングマシンで、U金具の線加工を製造しています。







>線細工ばね(線加工)の製品使用例



>線細工ばね(線加工)の公差(許容差)

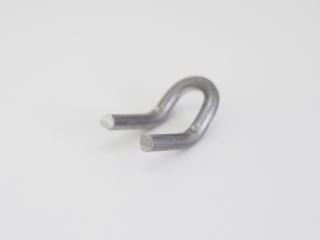

U金具線加工 Φ3.0 ①

U金具 線加工 鉄Φ3.0③.JPG

U金具線加工 Φ3.0 ②
U金具 線加工 鉄Φ3.0④.JPG



U金具線加工 Φ3.0 ③
U金具 線加工 鉄Φ3.0⑤.JPG



U金具線加工 製造工程①

U金具 線加工 鉄Φ3.0 製造①.JPG

 最初にU字曲げ加工を行います。

U金具線加工 製造工程②
U金具 線加工 鉄Φ3.0 製造②.JPG

 回転して角度を変え、次の工程に移ります。

U金具線加工 製造工程③
U金具 線加工 鉄Φ3.0 製造③.JPG
 両側の加工治具で抑えて加工します。

U金具線加工 製造工程④

U金具 線加工 鉄Φ3.0 製造④.JPG

 U字金具の加工ができました。

U金具線加工 製造工程⑤
U金具 線加工 鉄Φ3.0 製造⑤.JPG

 下の治具で支えます。

U金具線加工 製造工程⑥
U金具 線加工 鉄Φ3.0 製造⑥.JPG
 上からカッターが下りてきます。切断加工の瞬間です。

U金具 線加工 鉄Φ3.0 製造動画

U金具 線加工 鉄3.0mm 製造動画


建築金物線加工の製造動画です。NCフォーミングマシン(RX-40B)で製造しています。24時間無人化運転します。
